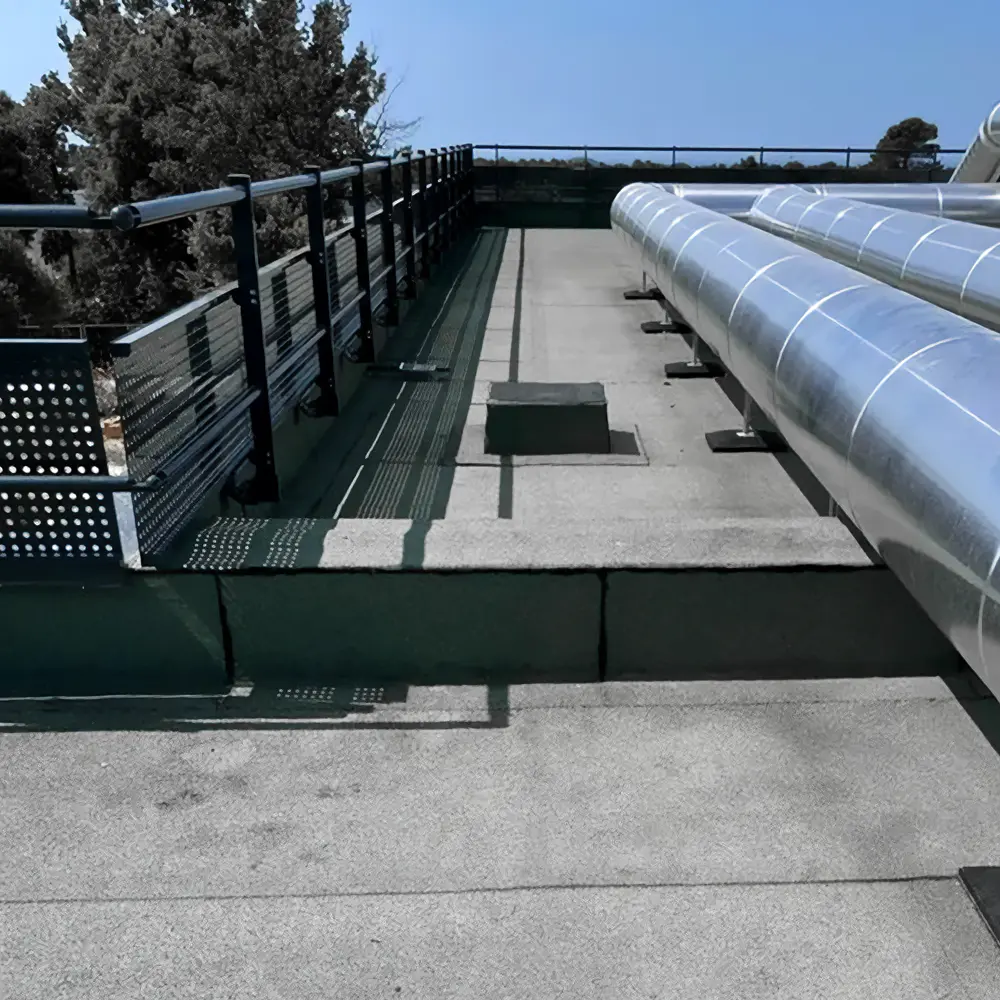

Barrial® décor : Garde-corps décoratif pour l‘habillage des toitures-terrasses techniques
Les avantages de Barrial® décor
• Sécurise les opérateurs
• Masque les équipements techniques
• Valorise l'esthétisme des façades
• Propose un large choix de décors
• Offre toutes les solutions de fixations en toiture-terrasse
• Intègre une fiche de dimensionnement sur mesure
• Dispose d'une FDES pour la partie structurelle du garde-corps
Présentation
Système de garde-corps pour toiture-terrasse technique doté d‘un remplissage décoratif pour masquer les équipements de type VMC, CTA, gaines de ventilation, etc...
Conçu conforme aux DTU d’étanchéité :
• 43.1 : Etanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de plaine
• 20.12 : Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d’étanchéité.
Dimensionné suivant la norme liée à la destination.
Eléments du système

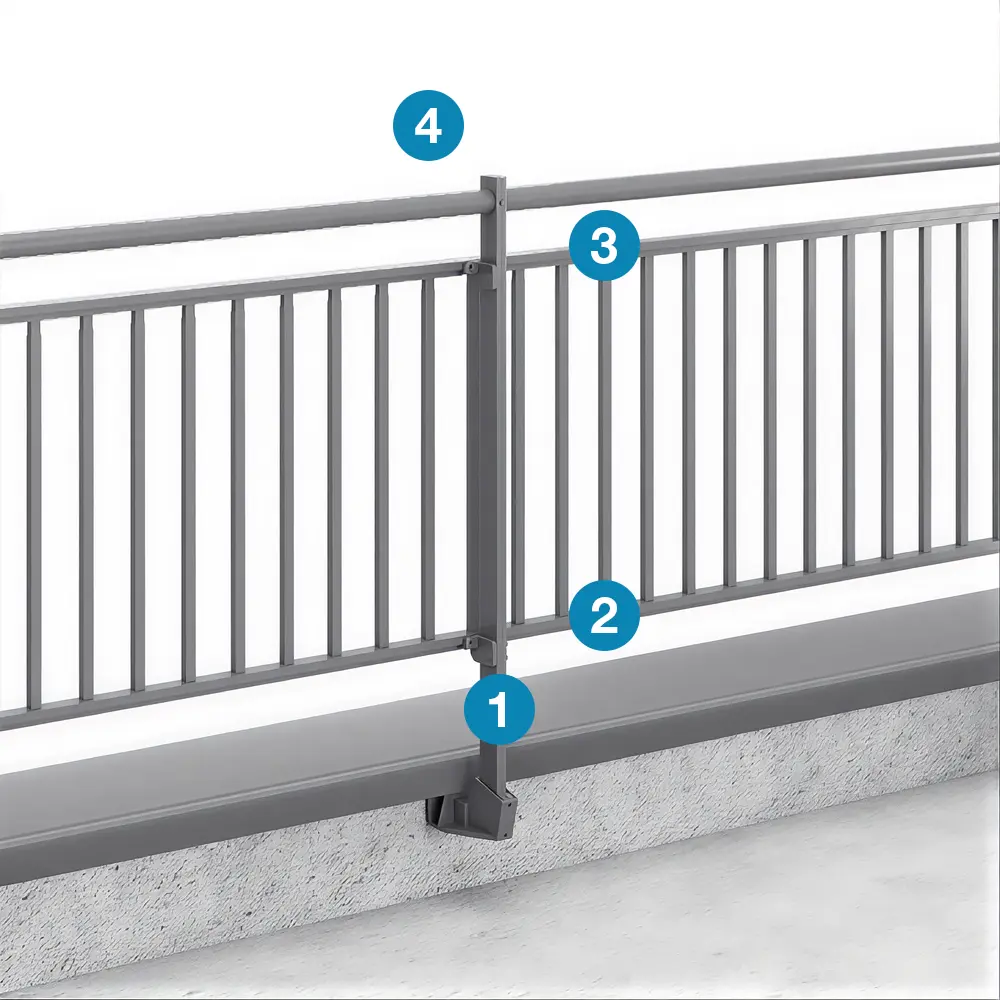

Montant fixe droit
Le montant fixe droit est adapté à la plupart des cas de figure. Sur demande, les montants coudés sont étudiés.
Prémontage et préréglage en usine
Les montants sont fabriqués sur mesure. Les étriers pour la fixation des décors sont prémontés en usine.

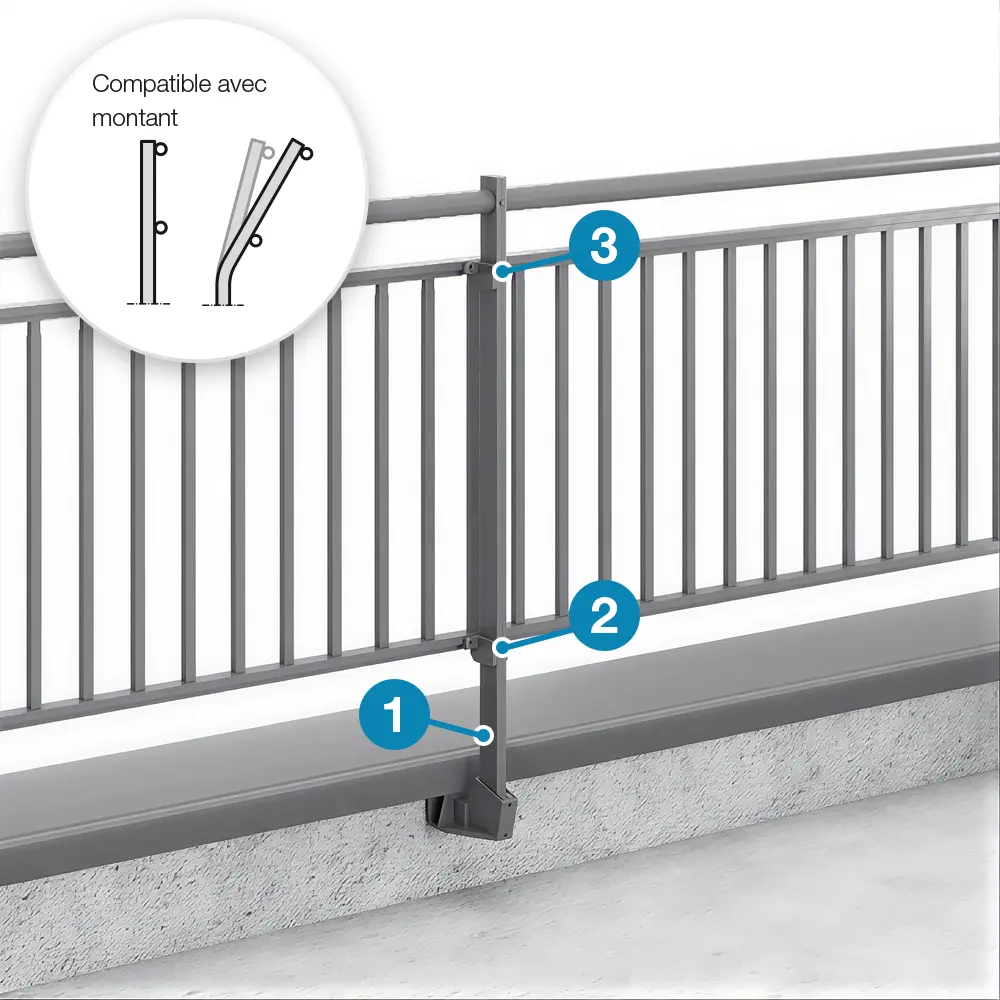

Exemple de mise en situation
Le nombre et l’espacement des étriers pour lisses sont définis par notre bureau d’étude en fonction des cotes de l‘acrotère et du type de sabot.
- Montant fixe droit
- Étrier bas de maintien du décor
- Étrier haut de maintien du décor

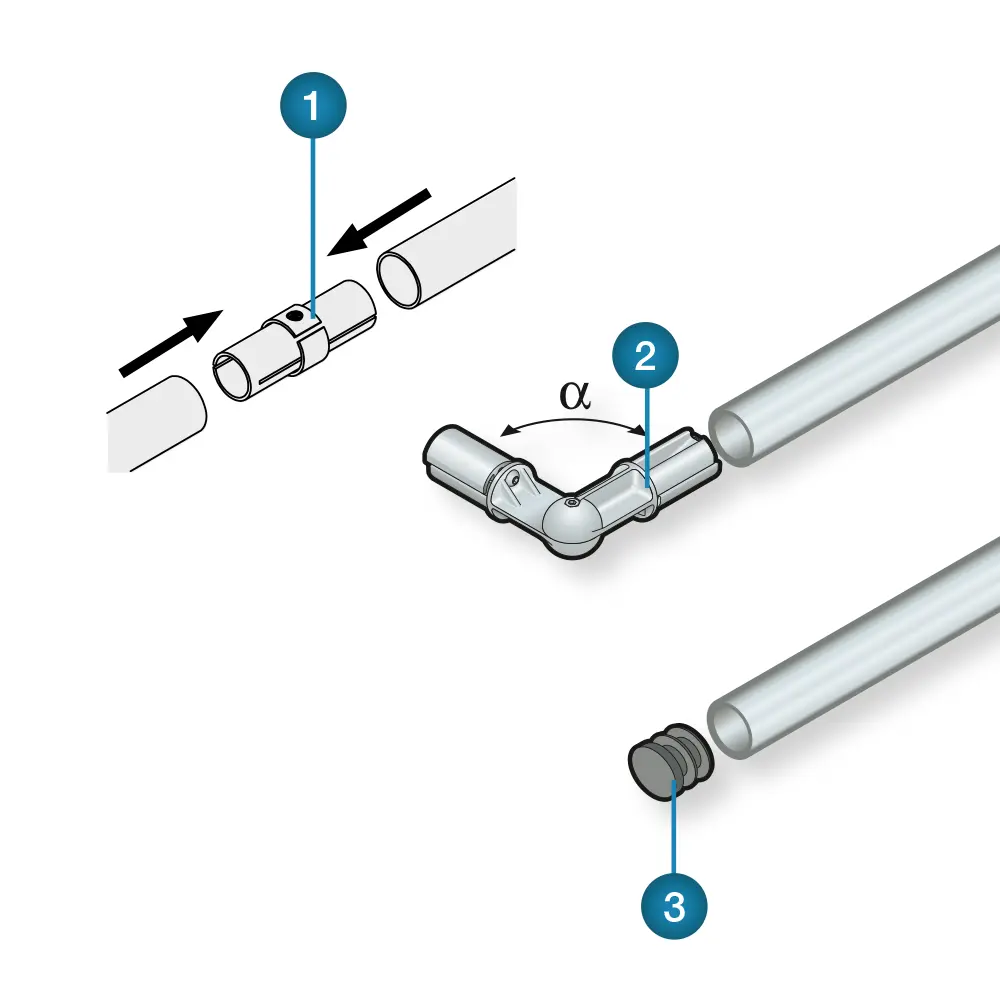

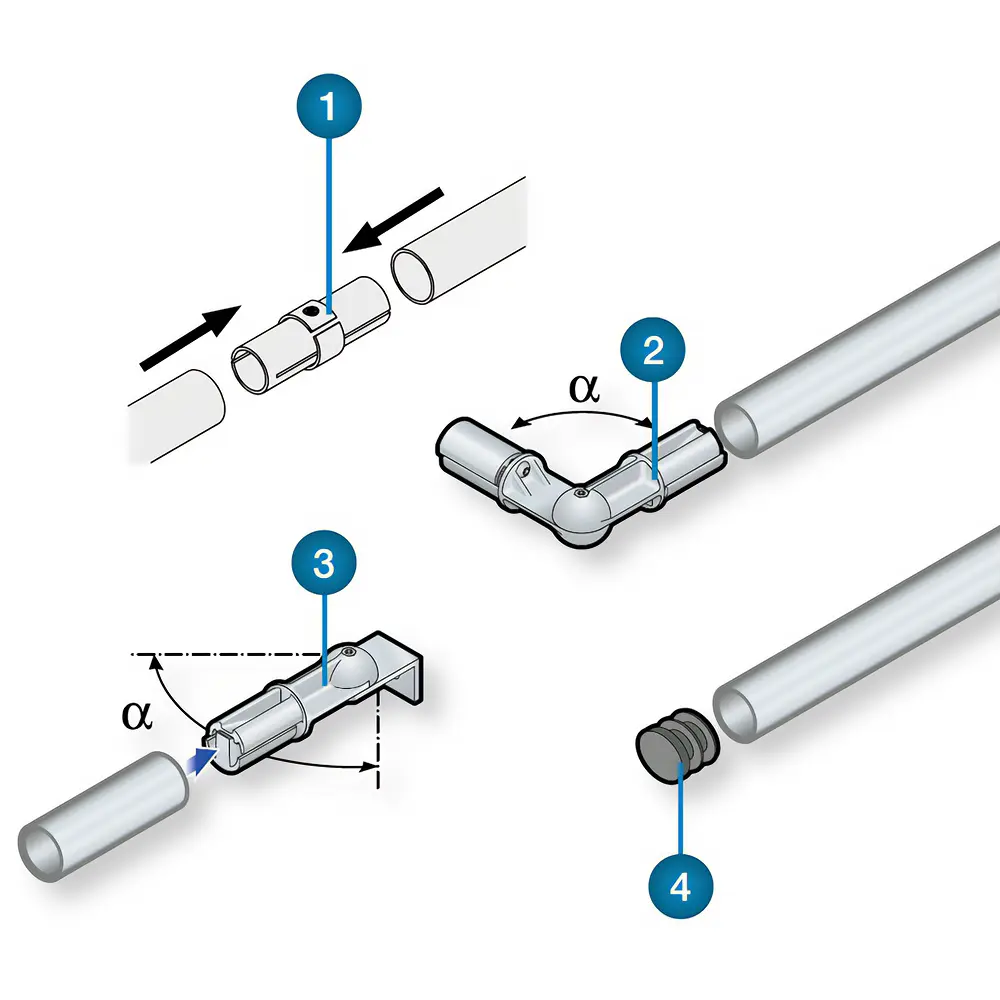

Lisses et accessoires
Les mains courantes et les lisses sont livrées en longueur de 3000 mm et sont raccordées entre elles à l'aide de pièces de jonctions droites ou d'angles variables qui permettent d'assurer la continuité sûre et esthétique entre les éléments.
Des embouts assurent la finition aux extrémités.
- Jonction
- Angle à degré variable
- Embout
Fixation en intérieur d’acrotère ou en façade

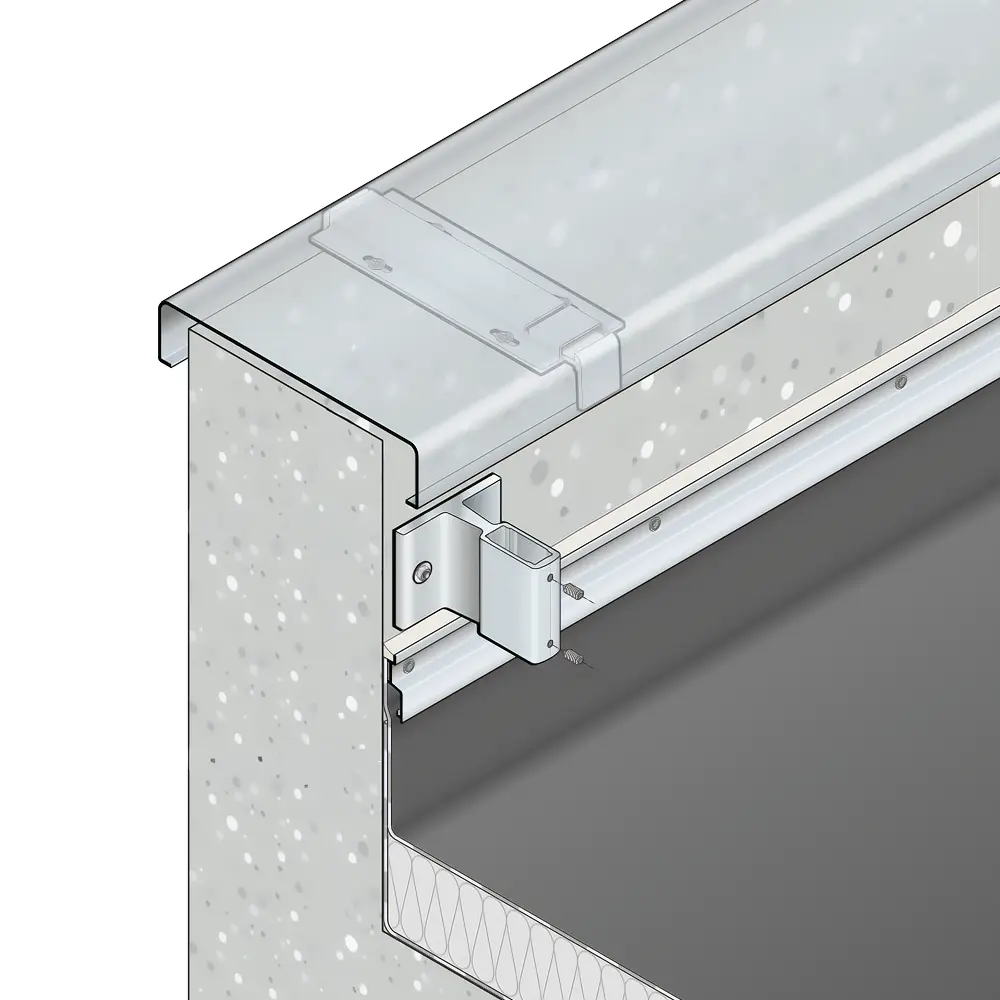

Sabot A60
Le sabot A60 est fixé à l’intérieur d’un muret d’acrotère. Il permet de déporter de 60 mm la pose du montant par rapport au muret. Il peut également être utilisé en façade.Le sabot A60 constitue le mode de fixation le plus simple et le plus économique, lorsque la hauteur du muret d’acrotère le permet.

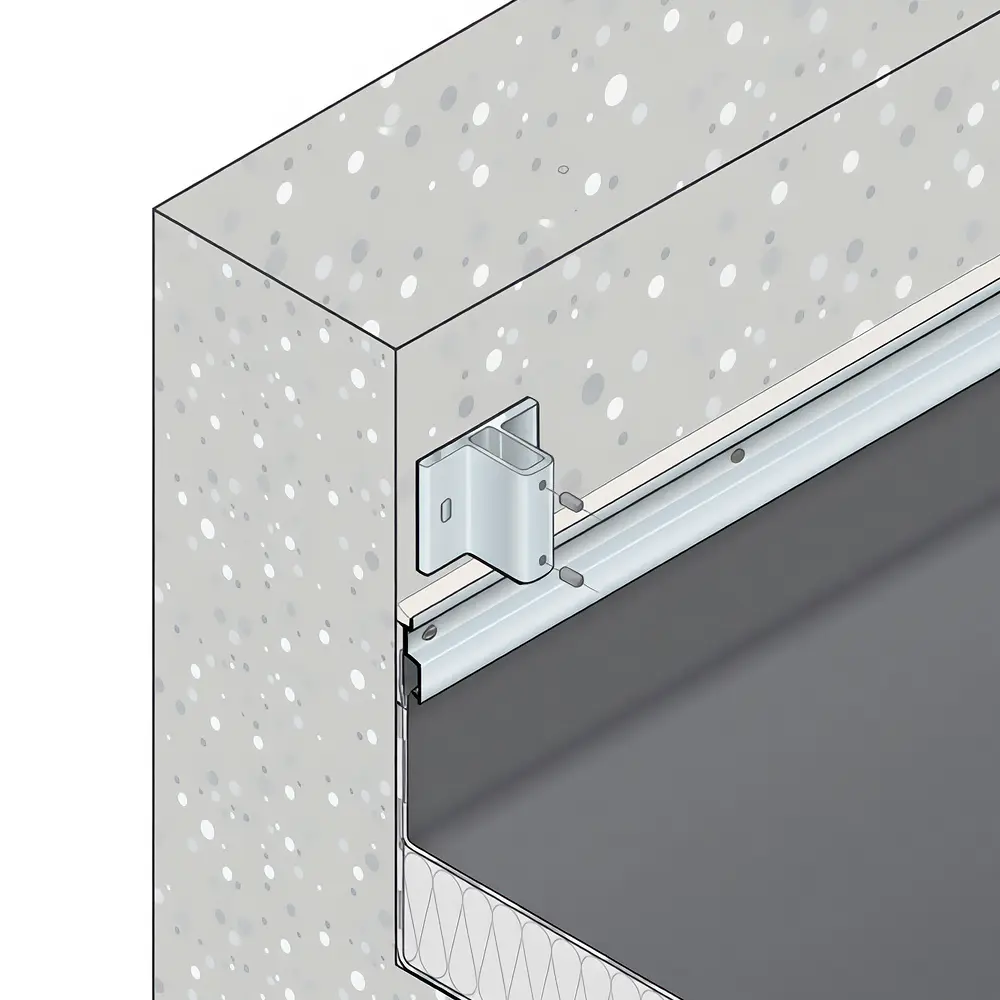

Sabot A5
Le sabot A5 est une bonne solution quand on est sûr que le muret ne recevra pas de couvertine.
Fixation sur acrotère

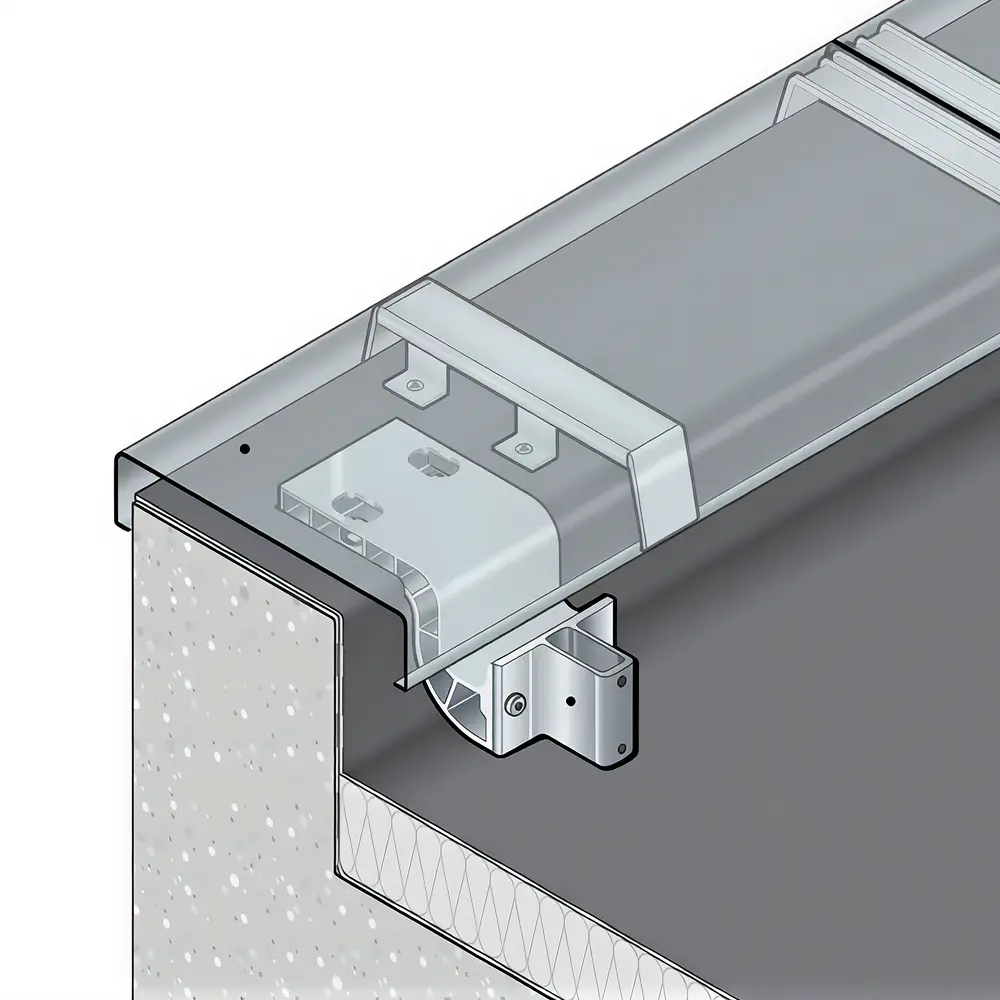

Sabot Z
Le sabot Z permet de répondre à la majeure partie des cas en toiture-terrasse, où les hauteurs des acrotères sont généralement insuffisantes pour se fixer en intérieur d‘acrotère. Il permet une fixation sur le dessus de l’acrotère, évitant ainsi de percer dans l’étanchéité au niveau du relevé.
Largeur mini du support béton : 120 mm
Pente maxi du support : 5°
Sabot Zd
Grâce à une rallonge, le sabot Zd permet de déporter le sabot à l’intérieur des acrotères comportant un becquet ou de l’isolation jusqu’à 200 mm.
La pièce de déport est pré dimensionnée en usine suivant les caractéristiques de l’acrotère (taille du becquet ou épaisseur de l’isolant).

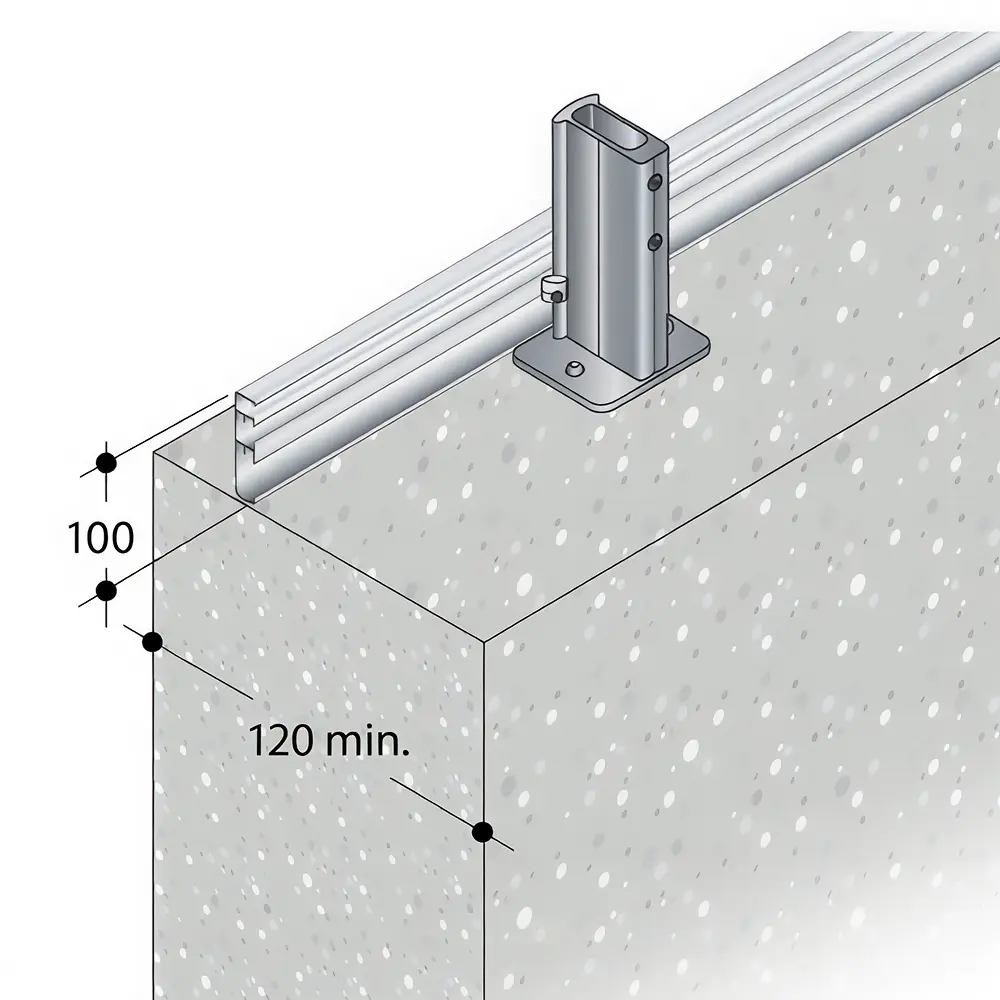

Sabot M
Solution esthétique qui permet une fixation à la française sur la tête d’acrotère.Largeur mini du support béton : 120 mm
Fixation sur dalle

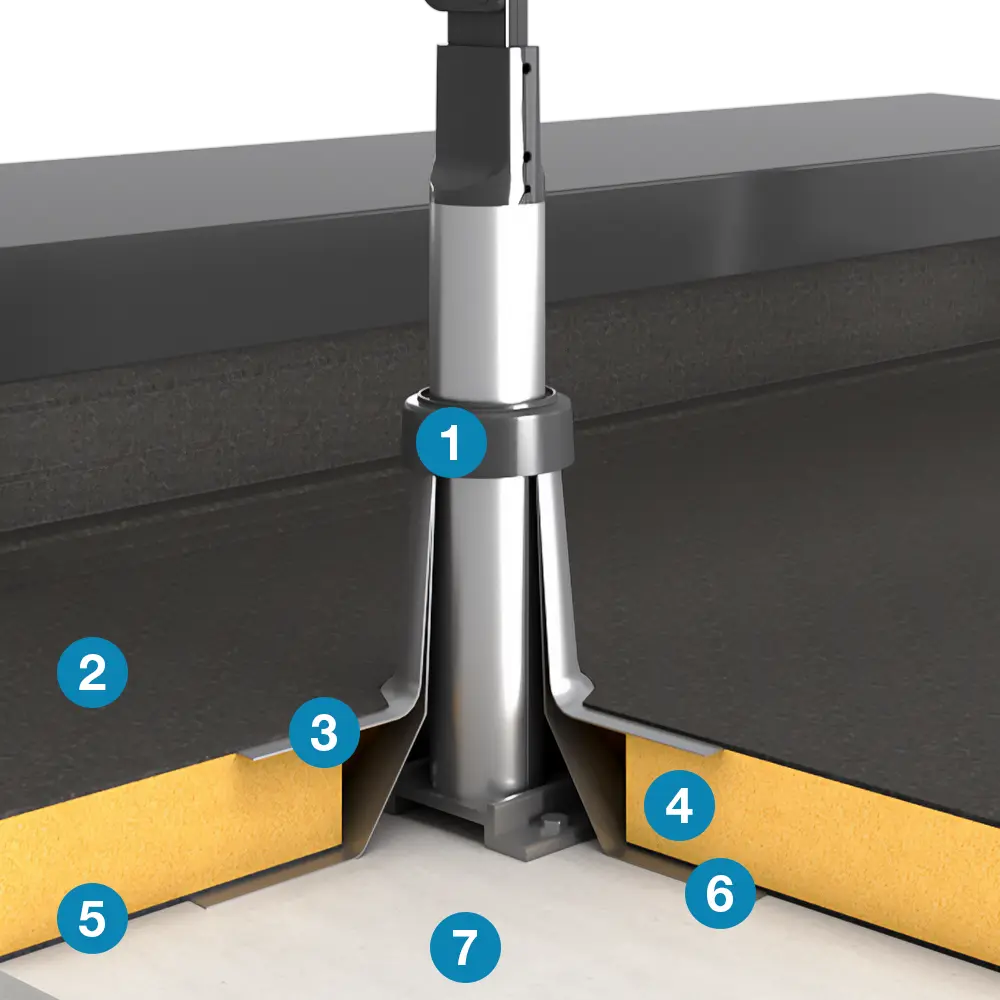

Sabot D
Lorsque l’acrotère n’offre aucune possibilité de fixation, le sabot D permet de se fixer sur la dalle au travers le complexe d’étanchéité.
Les différents manchons-platines en aluminium permettent le raccordement de l’étanchéité en parfaite conformité avec les DTU d’étanchéité.
- Collerette
- Membrane d'étanchéité
- Manchon-platine haut
- Isolant
- Pare-vapeur
- Manchon-platine bas
- Support béton

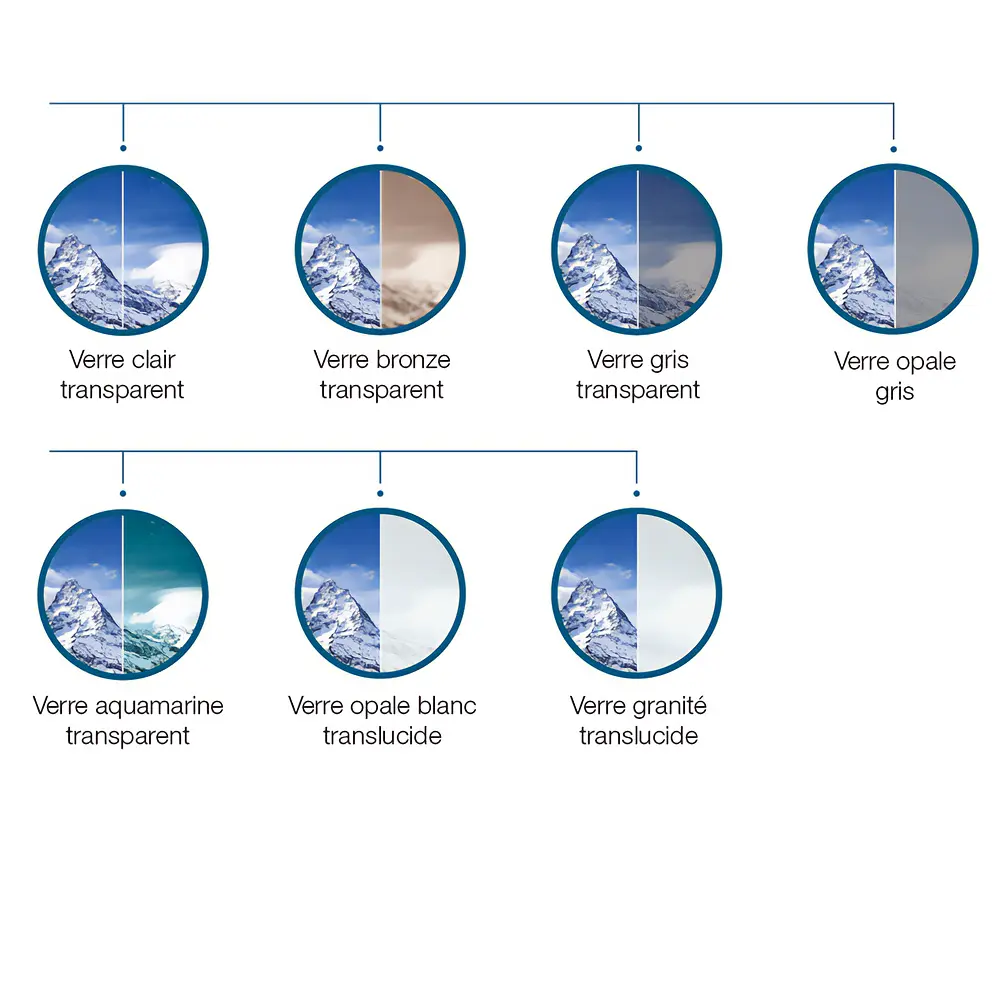

Habillage vitré
Remplissage verre feuilleté 44.2, couleur au choix.
👉 Besoin d'un autre type de verre ? Nos équipes vous guident vers la solution la plus adaptée !

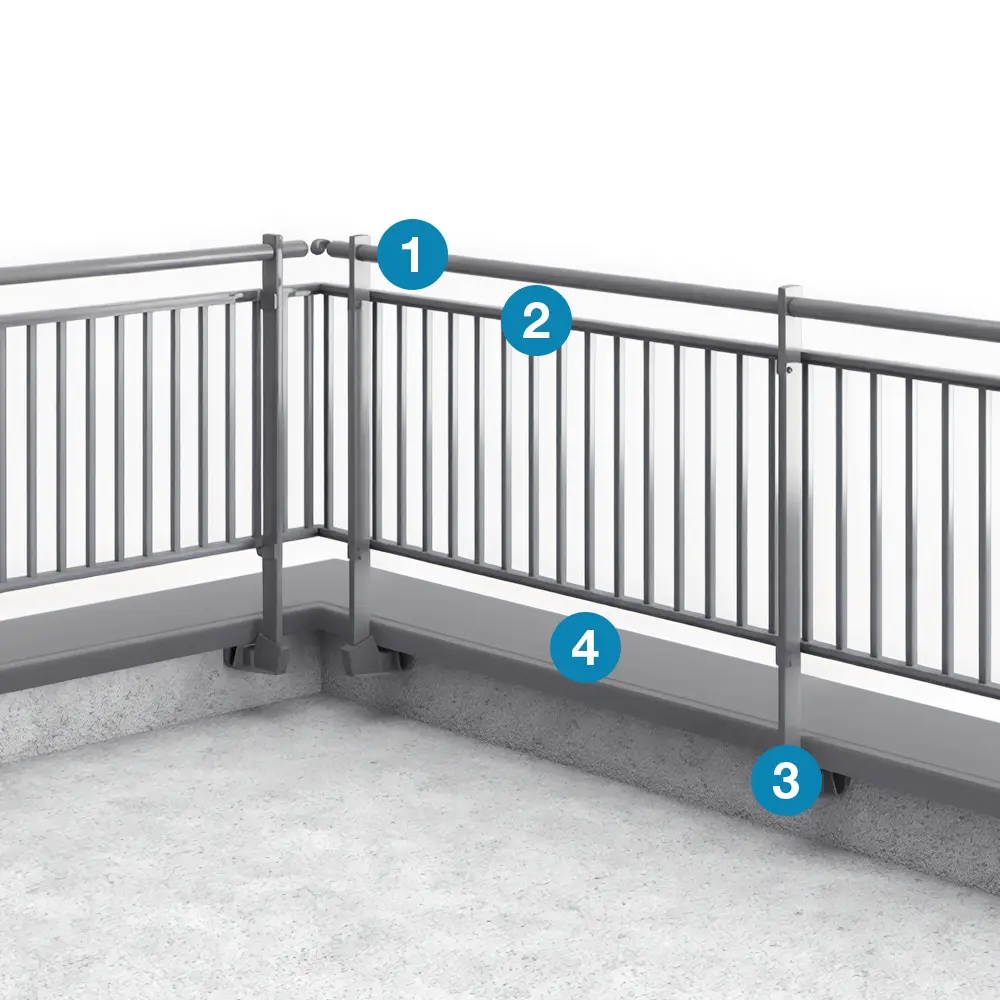

Remplissage barreaudé
Remplissage barreaux rond ou carré en standard.

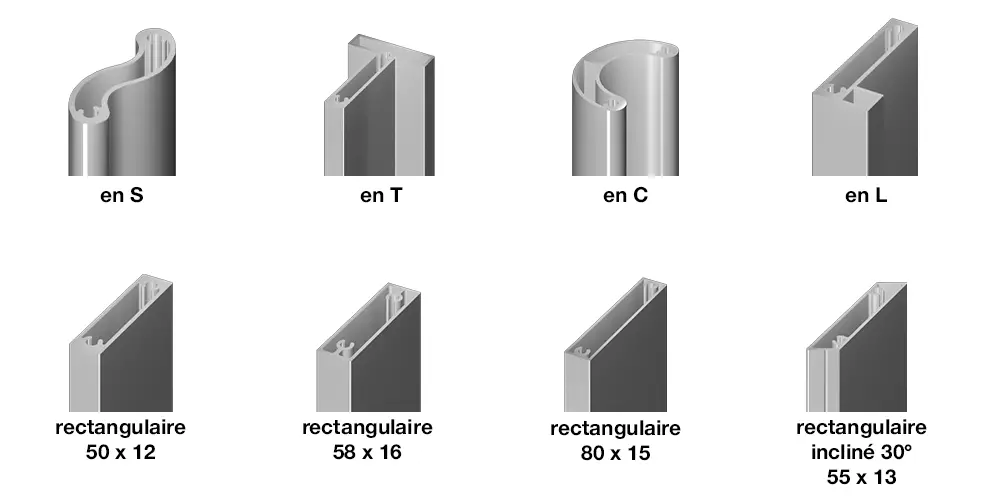

D'autres formes (en S, en T, en C, etc.) sont disponibles sur demande
👉 Rapprochez-vous de nos équipes !
- Main courante
- Module barreaudé précadré
- Sabot Z
- Système de couvertine Couvernet®

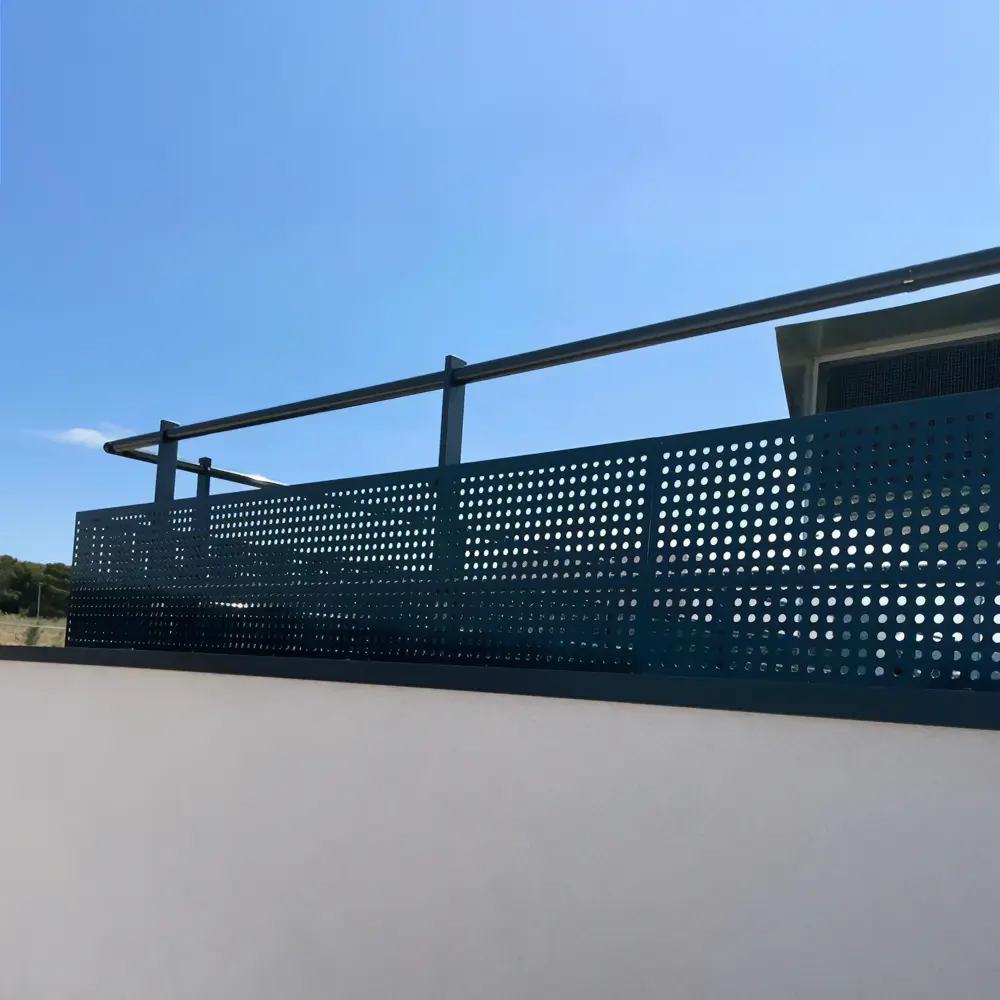

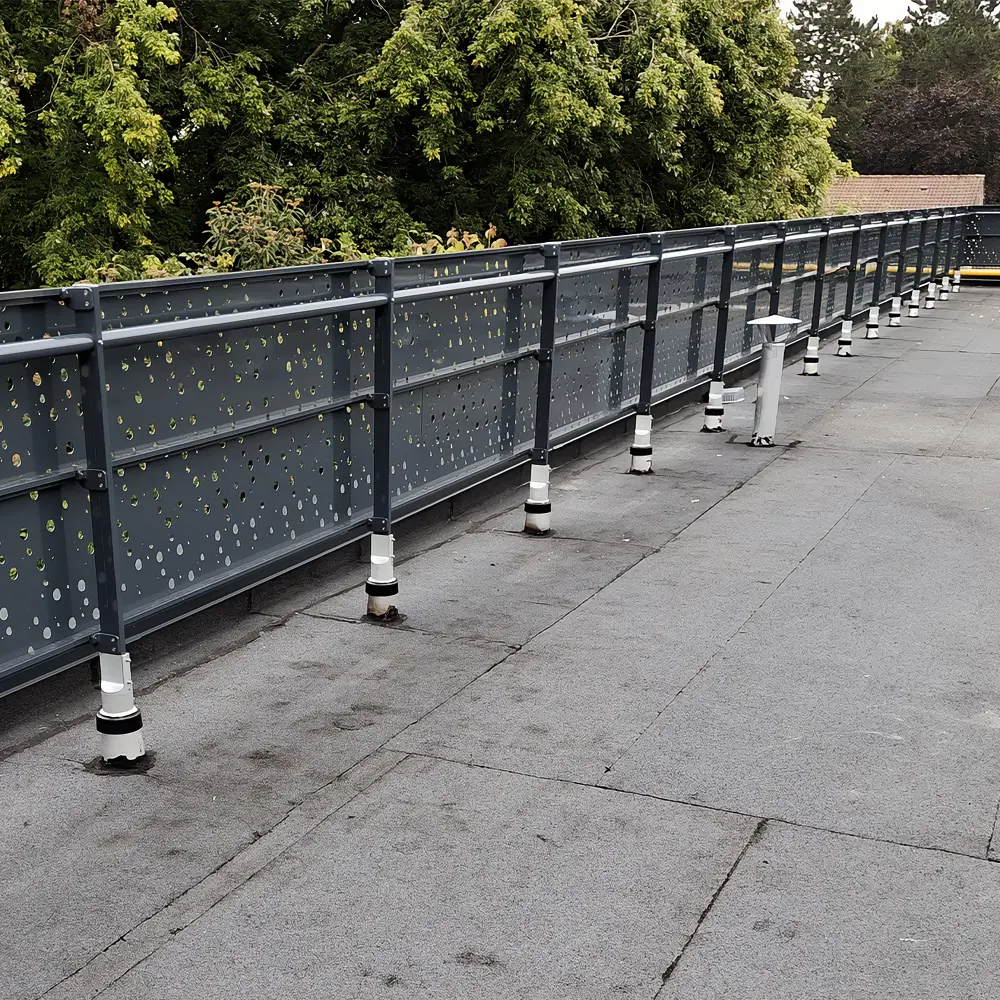

Remplissage tôlé
Le remplissage décoratif en tôle permet l'intégration d'un décor au choix pour que Barrial® décor s'adapte à l'esthétique du bâtiment. Ajourage sur mesure ou perforations carrées, rondes, etc ; l'ensemble est laqué suivant 350 teintes et 3 textures.

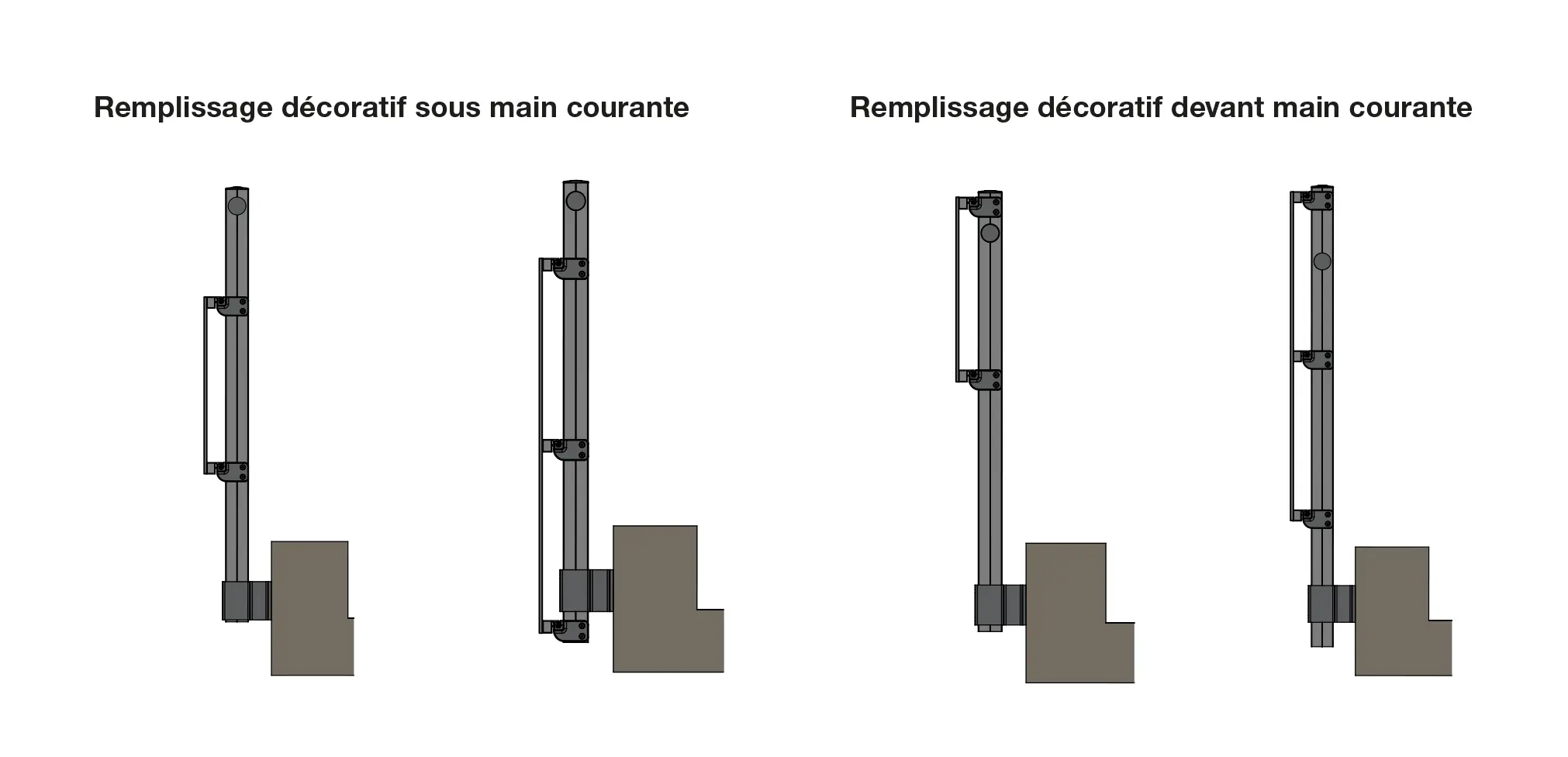

Modèles
Barrial® décor propose un système standard et sur mesure.
Voici en image les modèles en standard.
👉 Nos équipes sont à votre écoute pour travailler vos modèles personnalisés.
Finition et teintes
Le laquage Danilac®, réalisé dans nos ateliers, garantit :
- Une uniformité de teinte et une tenue durable dans le temps
- Un large choix de 350 coloris RAL et textures
- De nouvelles teintes à effet matière (minéral, bois, métal) pour une intégration harmonieuse aux façades, sur demande.
Consultez notre nuancier Danilac® en ligne ou contactez notre équipe technico-commerciale pour une recommandation adaptée à votre chantier.
Produits associés

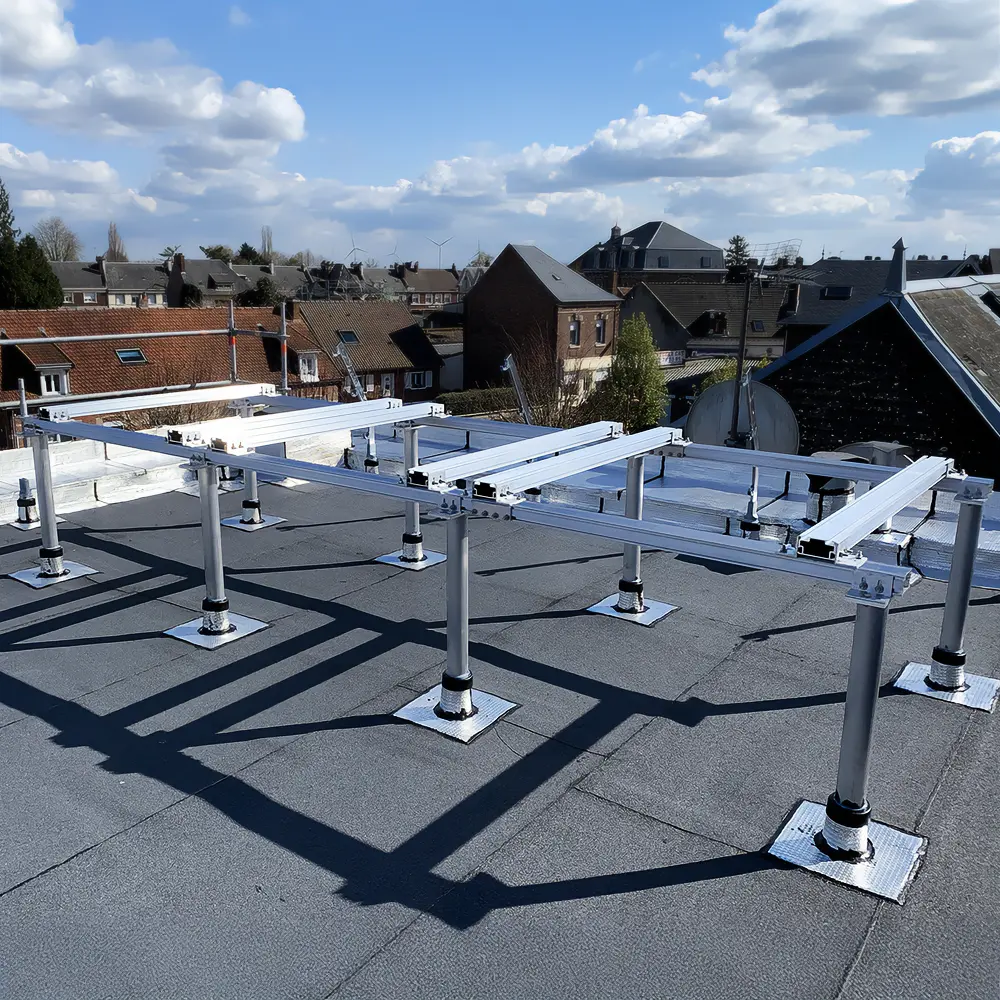

Sherpal® F
Structure support dédiée aux équipements techniques de type VMC, CTA etc.
Caractéristiques :
• 3 modules standards pour une fabrication rapide
• Sur mesure pour les machineries volumineuses ou complexes
Helial® D
Structure support conçue pour les installations de panneaux solaires.
Caractéristiques :
• Fabrication sur mesure
• Inclinaison au choix pour optimiser le rendement énergétique
• Panneaux photovoltaïques ou thermiques (non fournis)

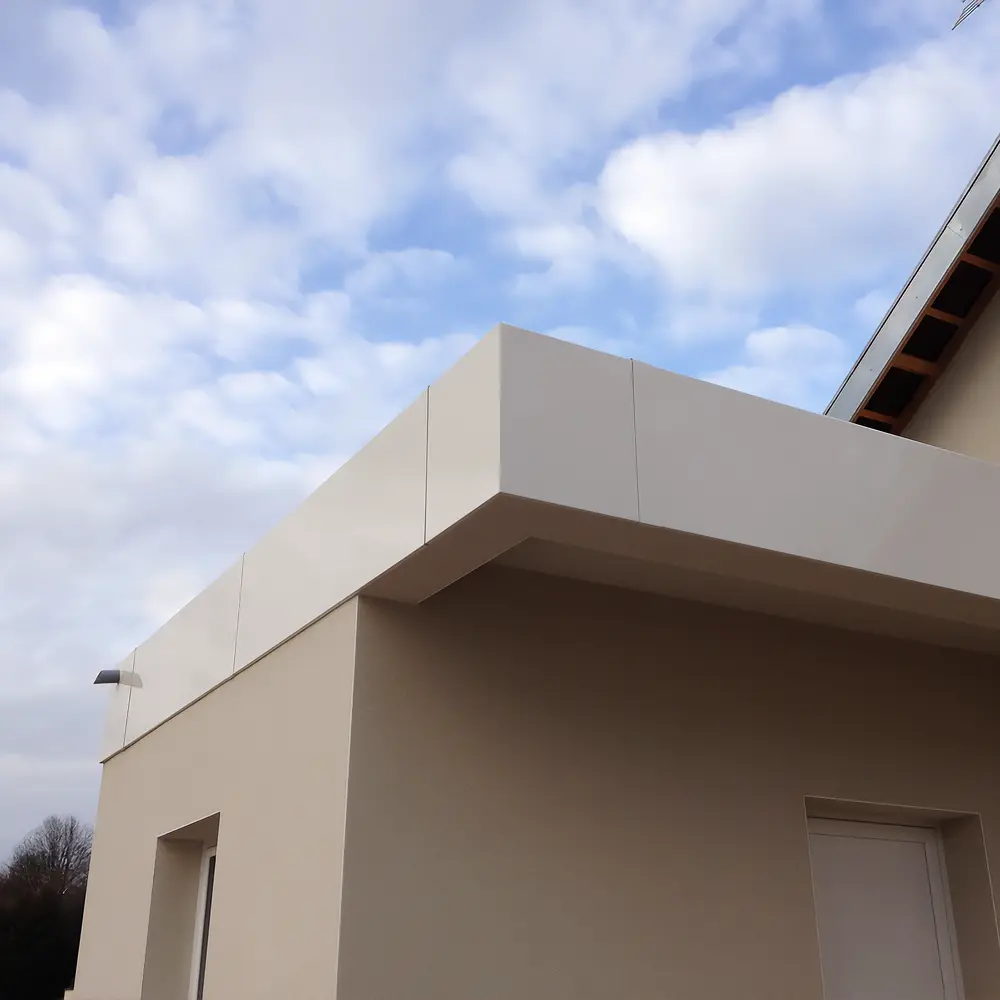

Bandonet®
Système de bandeau d’acrotère en aluminium. Il permet la terminaison de l’étanchéité en rive de toiture-terrasse et fait office de goutte d’eau pour la protection du revêtement de façade. Si nécessaire, il peut aussi assurer une rehausse d’acrotère.
Bandonet® recouvre les Isolation Thermique par l’Extérieur (ITE) en façade, même avec un important débord.

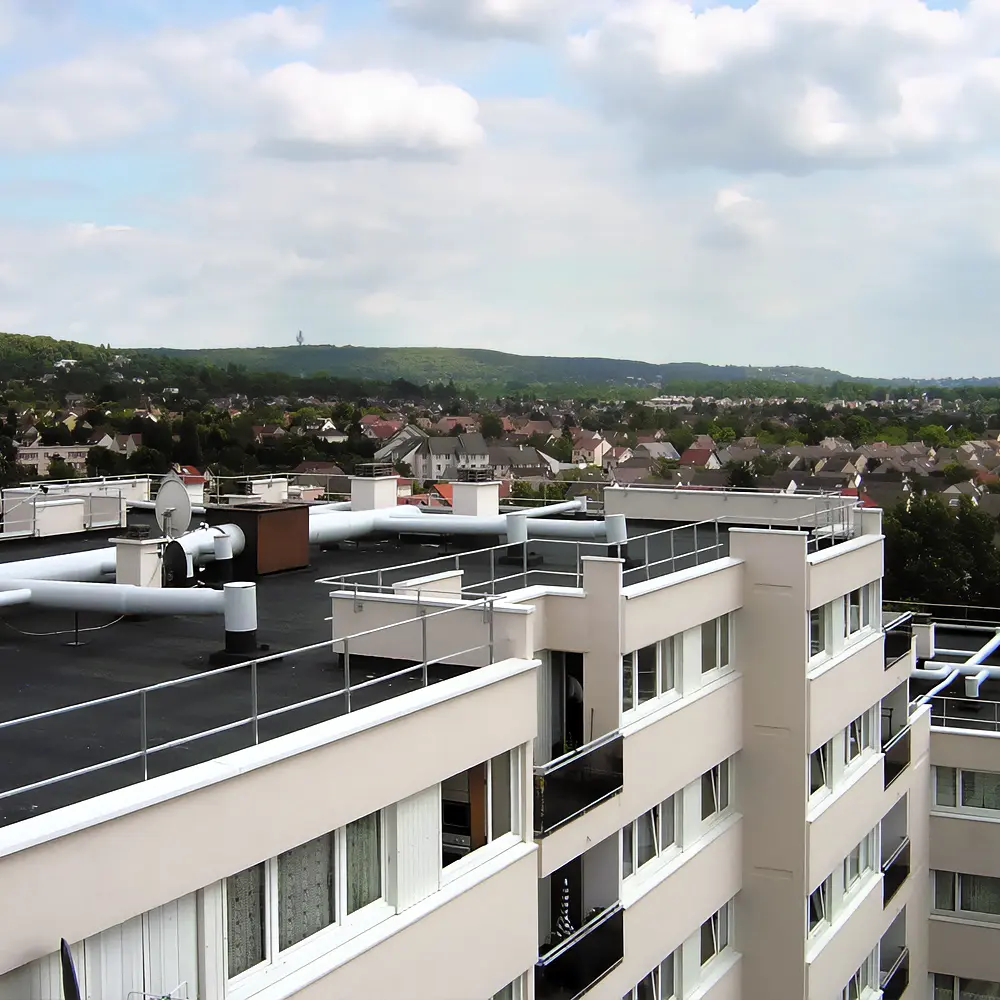

Couvernet®
Système de couvertine en aluminium adapté à la protection contre les infiltrations de tous types d'acrotères. Il se caractérise par des supports invisibles qui permettent une libre dilatation de la couvertine.
• Protège l‘acrotère et le relevé d‘étanchéité des infiltrations
• Protège la façade des coulures et salissures
• Système en libre dilatation
• Résistance au vent justifiable suivant Eurocodes
